Project 2_Lamp for RAYA DAYs

Ok arini kita nak buat satu lagi project yang mudah, simple tetapi pening jugak la mula-mula nak tulis coding. Tapi setelah buat kaji selidik dan rujukan dari http://www.ladyada.net/learn/arduino/lesson5.html akhir nye berjaya..sebenarnya nak buatlitar traffic light last2 jadi lampu raya pulak..so macam biasa :

Procedure :

1. Sediakan alatan :

a) Arduino x1
b) Breadboard x1
c) USB cable x1
d) Pushbutton x1
e) LEDs x3
f) Resistor 330ohm x3
f) Connector x......







2. Sambungkan alatan seperti litar schematic seperti di bawah mengikut kreativiti sendiri :


* dekat LED3 tak letak perintang sebab nyalaan = malap

3. Sambungan USB pc-to-arduino
i. Check the Serial Port (COM )

4. Buka software Arduino Alpha V0022
a) Tulis coding program di ruangan kosong workspace apabila software Arduino di paparkan
b) boleh download coding program di sini : http://www.mediafire.com/?hbbdlb3ye2elib8

*inPin bukan lagi pin7 tetapi pin13 jd tukar coding > int inPin = 13;
*indPin bukan lagi pin13 tetapi pin7 jd tukar coding > int indPin = 7;
*tiada penyambungan bagi indPin ok!!!


5. Setting pada software sebelum upload
a) Tools > Board > Arduino Duemilanove or Nano w/Atmega328
b) Tools > Serial Port > "example COM18"

*untuk check COM di > Device Manager

6. Verify/Compile (Ctrl+C) untuk check kalau ada error di dalam coding program

7. Upload coding to Arduino

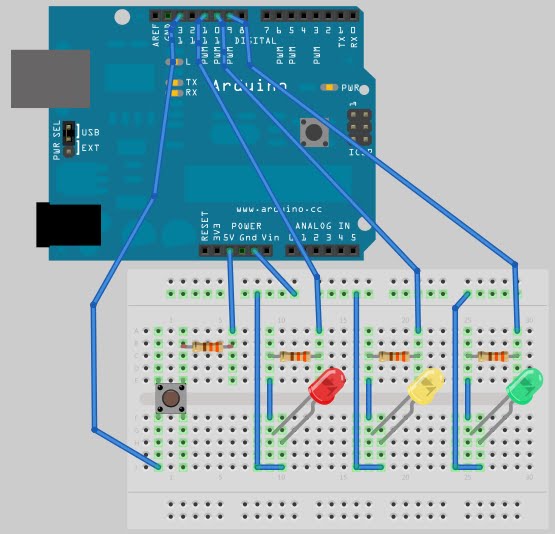

8. Diagram wiring :

Fig : Layout of Project 2

Vid : Finish of Project 2
